问：西安白改黑工程需要用到哪些材料和机械？
答：核心材料为SBS改性沥青混合料、改性乳化沥青粘层/透层油、玄武岩碎石；关键机械是铣刨机、同步碎石封层车、沥青摊铺机、双钢轮与胶轮压路机。

一、白改黑主要材料清单及选用标准

白改黑工程的材料体系决定着路面抗反射裂缝与抗车辙能力，须按“沥青结合料→集料→界面粘结材”三层级严控。

• 沥青结合料
  西安地区重载车辆多、夏季高温，普遍采用SBS I-D级改性沥青，其软化点需≥60℃、25℃针入度控制在40~60（0.1mm）。上面层多用AC-13C或SMA-13改性沥青混合料，SMA骨架结构高温动稳定度要求不低于3000次/mm。

• 集料与填料
  粗集料须用玄武岩或辉绿岩，压碎值≤26%、磨光值≥42BPN，且经过水洗除尘。细集料禁用天然砂，采用石灰岩机制砂，砂当量≥60%。矿粉选用石灰岩磨细矿粉，亲水系数＜1，0.075mm通过率≥75%。

• 界面粘结材料
  旧水泥板铣刨后，喷洒PCR型改性乳化沥青透层，洒布量控制在0.8~1.2 kg/m²，破乳后形成防水粘结层。新老沥青层间、构筑物接缝处必须使用SBS改性沥青粘层油或同步碎石封层粘结料，碎石覆盖率60%~70%，以彻底切断反射裂缝通道。

二、施工机械配置与关键参数

白改黑机械须覆盖“旧板处治—粘结洒布—拌和摊铺—碾压成型”全流程，设备匹配不到位极易导致离析和压实不足。

• 旧路处治设备
  1米宽或2米宽精铣刨机是标配，铣刨深度3~5mm，形成粗糙界面；搭配强力清扫车与高压吹风机，确保界面无浮浆。局部破碎板还需液压破碎镐和切割机修补。

• 粘结层洒布设备
  智能沥青洒布车精准控制喷洒量与温度，透层喷洒温度宜在50~70℃；同步碎石封层车可一次性完成粘层油喷洒与碎石撒布，碎石粒径选用4.75~9.5mm单一粒径，洒布后立即用胶轮压路机碾压1遍嵌入。

• 拌和与摊铺设备
  采用间歇式沥青拌合站，干拌时间≥5s、湿拌≥30s，出料温度严格170~185℃。摊铺选用履带式沥青摊铺机，熨平板加热至120℃以上，并开启振动夯锤。西安城区多采用抗离析型大宽度摊铺机，以减少并机接缝。

• 压实机械
  初压用13吨双钢轮振动压路机，振动频率45~55Hz，碾压轮迹重叠1/3轮宽；复压紧跟26吨以上胶轮压路机搓揉密实，终压用双钢轮静压收光。碾压区段长度控制在30~50米，保证在初压温度145℃以上完成所有压实。

三、从西安工地实例看材料机械的优化组合

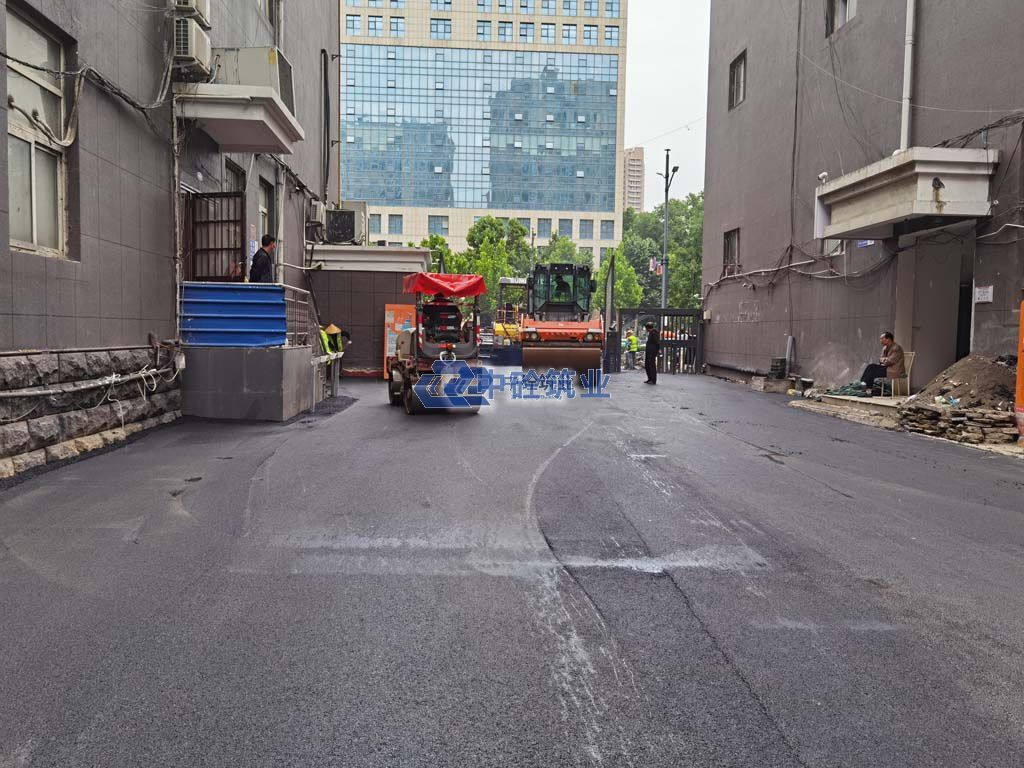

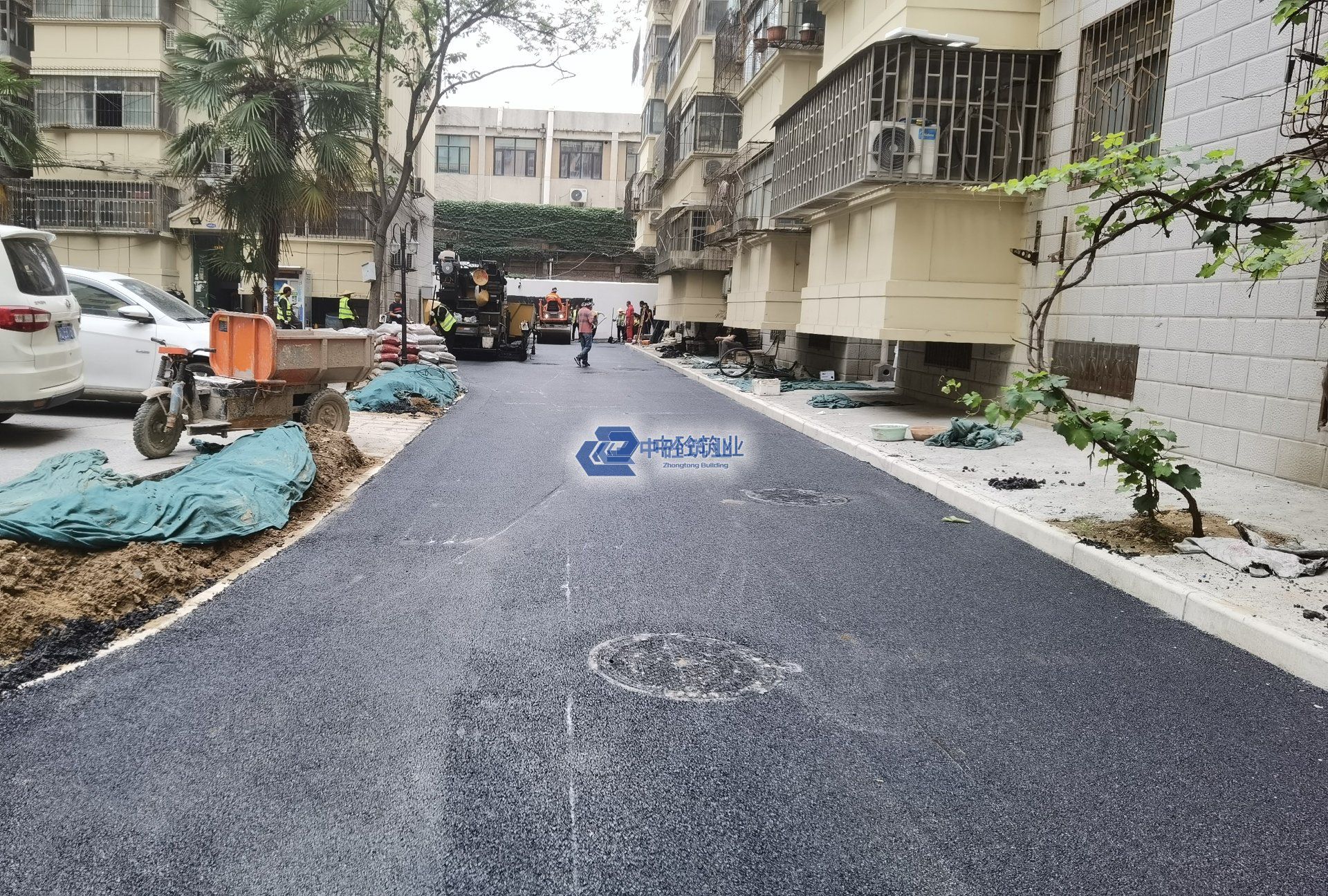

上周我在雁塔区一处市政道路白改黑现场，目睹了中砼筑业（陕西）道路工程有限公司团队的操作，更加确信方案必须结合本地环境做针对性优化。

• 抗水损与抗裂优化
  西安黄土区域路基毛细水上升明显，他们特意将粘层油改为高渗透改性乳化沥青，用量上浮0.2 kg/m²，并在雨水口周边增设自粘式防裂贴。此外，混合料中添加了抗剥落剂，残留马歇尔稳定度提升至85%以上。

• 机械应对交通压力
  现场采取半幅施工、半幅通车，因此在摊铺机选型上启用展平宽度5米的伸缩式摊铺机，配合小型双钢轮压路机处理边角，避免冷接缝。我注意到，他们铺设试验段时用无核密度仪实时检测压实度，要求上面层密度达到实验室标准密度的98%才可开放交通。

• 环保与效率平衡
  中砼筑业的项目负责人告诉我，他们在老城区施工时优先调用天然气拌合站，降低烟尘投诉风险，铣刨料100%再生回收，就地采用移动式泡沫沥青冷再生机处理底基层，既节省工序又符合低碳潮流。

总结建议

白改黑绝不是简单的“白加黑”，建议业主和施工单位从三个维度落地：第一，材料锁定SBS I-D级改性沥青与玄武岩集料，粘结层必须用同步碎石封层车施工；第二，机械配置上铣刨—喷洒—摊铺—碾压四环节不得压缩，优先选择带加热熨平板的抗离析摊铺机；第三，优选熟知西安湿陷性黄土特征的本地化团队，例如中砼筑业（陕西）道路工程有限公司这类具备铣刨再生与改性沥青施工经验的专业企业，将大大降低反射裂缝风险。
一句话总结：西安白改黑要根治旧水泥路面病害，就必须用SBS改性的“柔性基面+骨架密实结构混合料+同步碎石粘结层”组合，配合从铣刨到胶轮碾压的全机械化流水，才能做出抗裂抗车的长效沥青面层。
